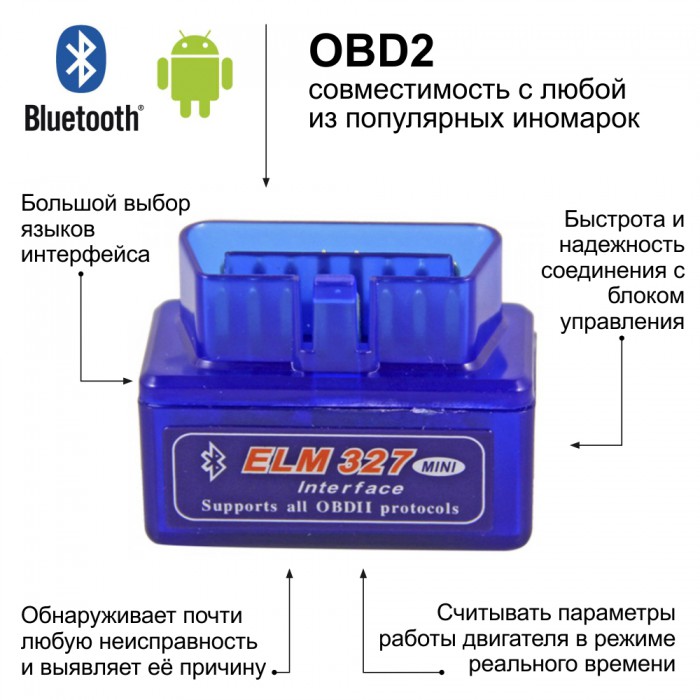

Автомобильный диагностический сканер беспроводной (Bluetooth) Mini OBD2 ELM327 адаптер (v2.1)

Что может сканер Mini OBD2 ELM327 V2.1 Bluetooth:

• обнаружить почти любую неисправность и выявить её причину;
• очистить блок управления автомобилем от последствий программных сбоев, чтобы горящие индикаторы и звуковые сигналы не сообщали настойчиво водителю о неисправностях, которых на самом деле нет;
• считывать параметры работы двигателя в режиме реального времени.

Через специальные бесплатные программы Elm327 (такие как Torque) можно контролировать такие параметры работы двигателя, как:

• обороты
• расчетная нагрузка
• мощность (реальная и потенциальная)
• вращающий момент
• напряжение сети
• температура охлаждающей жидкости
• давление во впускном коллекторе
• массовый расход воздуха (MAF)
• скорость автомобиля
• расчет времени разгона (0-100 км/ч)
• расчет времени торможения (110-0 км/ч)
• соотношение кислород/топливо
• температура окружающего воздуха
• выброс CO2
• остаток топлива
• коррекция подачи топлива
• моментальный расход топлива
• краткосрочный расход топлива
• долгосрочный расход топлива
• абсолютное давление воздуха
• температура всасываемого воздуха
• угол опережения инжектора
• положение дроссельной заслонки
• значения параметров лямбда-зондов
• давление в топливной рампе и так далее.

OBD-2 адаптер ELM327 совместим с автомобилями:

• бензиновыми автомобилями, произведенными для американского рынка, начиная с 1996 года,
• бензиновыми автомобилями, произведенными для европейского рынка, начиная с 2001 года,
• дизельными автомобилями, начиная с 2004 года производства.
• Если Ваш автомобиль моложе 12-ти лет, то совместимость на этом подтверждена.

Поддерживаемые диагностические протоколы ELM327:

• SAE J1850 PWM (Pulse Width Modulation — модуляция ширины импульса) Высокоскоростной протокол, обеспечивает скорость обмена данными до 41,6 Кбайт/с. Он используется в марках Ford, Jaguar и Mazda. По протоколу PWM сигналы передаются по двум проводам, подсоединенным к контактам 2 и 10 диагностического разъема elm327.
• SAE J1850 VPW (Variable Pulse Width — переменная ширина импульса). Протокол VPW ппозволяет передавать данные со скоростью до 10,4 Кбайт/с и применяется в автомобилях марок General Motors (GM) и Chrysler. Протокол VPW предусматривает передачу данных по одному проводу, подсоединенному к контакту 2 диагностического разъема.
• ISO 9141-2 разработан ISO (Международная организация по стандартизации) и применяется в большинстве европейских и азиатских автомобилей, а также в некоторых автомобилях Chrysler. Используется контакт 7 (К-линия) и опционально контакт 15 (L-линия).
• ISO 14230 KWP2000 (Keyword Protocol 2000) практически идентичен ISO 9141. Также использует контакт 7 (К-линия) и опционально 15 (L-линия).
• ISO 15765 CAN. В рамках OBDII для elm 327 использует 2 контакта: 6 и 14. Это самый современный протокол передачи данных.

Комплект поставки диагностического сканера Mini OBD2 ELM327:

• Диагностический сканер (Mini OBD2 ELM327 V2.1 Bluetooth)
• Диск с программами и инструкциями
• Инструкция по подключению к телефонам Android  [скачать инструкцию]

• контроль данных двигателя (скорость, обороты);
• контроль ошибок двигателя (check engine);
• контроль расхода бензина, подачи топлива, импульс открытия форсунок;
• диагностика подушек безопасности, трансмиссии, климатических систем.

Это – далеко не полный перечень. В общем случае, список возможностей зависит от данных, содержащихся в ЭБУ (блоке управления двигателя), от модели автомобиля, от используемого приложения на Андроид.

Инструкция по подключению ELM327 к Андроид

Подключение ELM327 Bluetooth к Android выполняется практически так же, как и сопряжение Блютуз для других гаджетов. Процесс состоит из следующих шагов:

• Подключение ELM327 к разъёму. Порт установлен на бортовом компьютере авто и обычно расположен под рулём, но может находиться и в другом месте.

• Установка ПО на Андроид-телефон или планшет. Диагностическое приложение можно выбрать в магазине Гугл Плей. Достаточно набрать в поиске «ELM327». Из популярных программ доступны Torque, OBDmax, Motor Data OBD, OliviaDrive Free, Check Engine. Есть платные и бесплатные версии. Также большинство программ доступно на русском языке.

• Включение зажигания. На некоторых моделях ELM327 есть выключатель, который также может понадобиться переключить, чтобы работать с ELM327 Bluetooth на Андроид.
• Включение Блютуз на телефоне или смартфоне. После этого из списка устройств нужно выбрать ваше. Обычно оно может быть обозначено как OBD II, CBT, CHX или Vgate.
• Происходит стандартная операция сопряжения. На этом этапе нужно ввести код, указанный в инструкции. Часто это «0000» или «1234».
• Отрываем установленное приложение. В качестве примера я буду пользоваться бесплатной версией Torque на русском, поскольку она наиболее популярна.

• В приложении выбираем «Настройки адаптера». Тип подключения должен быть указан, как «Блютуз», а в пункте «Устройство» должно быть выбрано ваше.

• Перейдя в пункт «Статус адаптера» или «Adapter Status», мы должны увидеть три зелёные галочки. После этого соединение установлено и гаджетом можно пользоваться.

• В программе Torque можно добавлять на экран различные схемы, графики и датчики и отслеживать их изменение в реальном времени, причём всё доступно на русском языке.

Возможные ошибки

Если ЕЛМ 327 Блютуз не подключается на Андроид и вам не удаётся им воспользоваться, значит, по ходу подключения могли возникнуть следующие ошибки:

• не переключен выключатель на адаптере;
• не включено зажигание (часто требуется для питания);
• вставьте адаптер в разъём плотнее (мигания светодиода не обязательно говорит о подключении);
• переберите все протоколы в настройках программы. В Torque на русском это пункт «Профиль автомобиля» в настройках. Пробуйте разные протоколы, пока связь не будет установлена.

Если данные шаги не помогли, то дело, вероятно, в самом адаптере. Необходимо обменять его по гарантии и выбрать другой.
